CJFZ-Y, CJFZ-L-I(II)型刷式自清洗过滤器

性能特点:
   1、刷式自清洗过滤器为全自动自清洗电动装置,可减少维修
   2、保养费用。并对下游设备进行安全保护。
   3、刷式自清洗过滤器采用节省空间的最精密设计,线型结构。
   4、刷式自清洗过滤器采用高精度,高强度契形滤网,过滤精度可由100~3000微米。
   5、刷式自清洗过滤器清洗方式简单:不锈钢刷式。
   6、刷式自清洗过滤器反洗时不断流。
   7、刷式自清洗过滤器反洗水量极少,不超过总流量的1%。
   8、刷式自清洗过滤器适用于大流量,污染程度高的场合。

工作原理

过滤:
    流体从进口流入,从过滤器内楔形滤筒细小的缝隙中流出,杂质微粒很容易被截留下来,杂质微粒在滤网表面积聚时,会产生压差。
清洗:
    当进出口压差达到0.5kg/cm2时,过滤器的反洗系统会开始自动工作。操作由设置在本体上的压差控制器,电动排污阀及靠马达带动的一个能旋转的不锈钢清洗刷,杂质微粒很容易被钢刷刷下来,然后经排污阀排出,反洗 时间持续15秒,反洗时不断流。
控制:
    当不同的压力通过过滤网达到预定值时,差压控制器就会发信号给PLC控制器,控制器便启动马达及排污阀,开始清冼,如出现故障,一直有压降,过滤器将一直处于清洗状态并发出报警信号,反洗操作的持续时间被控制在5分钟内。

技术参数:

最大流量

1000m3/h

依过滤精度及杂质含量可向本公司查询,我公司提供最适合的机型

最小工作压力

0.2MPa(g)



最大工作压力

1.6MPa(g)

特殊要求可定制

进出口通径

DN50~DH400

法兰标准HC20592-97,特殊要求可定制

最高工作温度

80℃

特殊要求可定制

过滤精度

100~3000



滤网材质

可根据要求定做304,316或316L不锈钢



设备材质

可根据要求定做碳钢或304,316,316LL,不锈钢



电机功率

0.37~0.75KW



电源电压

380V,50Hz,3相



反洗流量

小于总流量的1%



反洗时间

15秒

可根据工艺要求自行设定

反洗压差

0.5kg/cm

可根据工艺要求自行设定

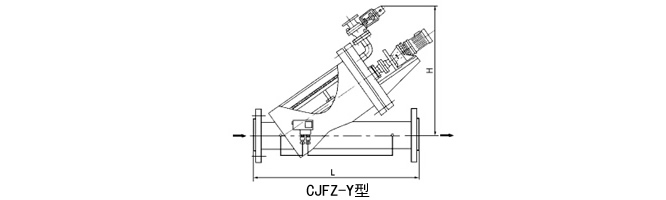

安装尺寸表(CJFZ-Y型)

公称直径

安装尺寸(mm)

排污阀

参考流量m3/h

L

H

DN50

600

400

DN20

25

DN65

600

450

DN20

30

DN80

700

500

DN20

50

DN100

800

550

DN25

80

DN125

900

600

DN25

125

DN150

950

650

DN25

150

DN200

1050

650

DN32

200

DN250

1250

750

DN40

380

DN300

1500

1020

DN40

500

DN350

1800

1240

DN50

800

DN400

1800

1310

DN50

1000

注:表中流量值为水流量值

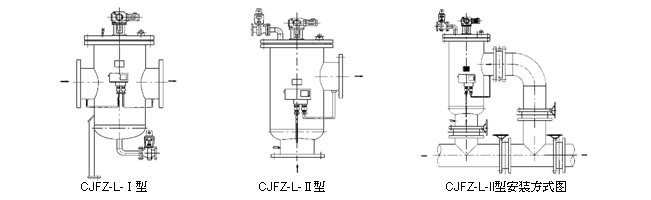

CJFZ-I(II)外形图

    说明:由于物料特性各不相同,我们将根据相关参数定性设计,请详细提供以下参数(流量m3/h、过滤精度μm、压力MPa、密度kg/m3、粘度CP)并致电本公司索取相关产品安装图。
