煤气静态混合器主要用于二种或二种以上气相燃料的混合，能在很短的距离内迅速达到均匀混合的目的，消除不均匀分层现象。有利于在较短的距离内设置华氏指数，控制仪等。以提高它们对混合燃料特性监控精度的要求。
适用范围
1、气相重度变化：0.45～2kg/m3
2、公称压力：0.05～＜0.1MPa
3、单体允许阻力损失：≤0.6KPa
SMV型煤气静态混合器与常规煤气混合站混合方式不同特性比较表
|
名称项目 |
SMV型煤气静态混合器 |
常规管道插入相交混合方式 |
旋流片式混合器 |
|
1、阻力 |
小，一般为≤0.6Kpa |
大，一般为1KPa |
大，一般为1~1.5KPa |
|
2、混合均匀点距离 |
近，（离混合点） |
远，1~3DN |
较远15~20DN 3~5DN |
|
3、混合程度 |
均匀，无分层现象 |
不均匀，分层现象显著 |
均匀 |
|
4、混合后热值波动（以高炉气焦炉气混合为例） |
（1）≤±210KJ/m3 |
(2)≥±418KJ/m3 |
(3)基本同(1) |
|
5、适用对象 |
（1）适用于以热值指数仪监控严的混合站 |
（2）不适合于热值指数仪的混合站 |
(3)基本同(1) |
|
|
（1）适用于允许阻损小的管系 |
（2）阻损适中管系 |
(3)仅适用于允许阻损大的管系 |
|
6、结构与安装 |
结构简单，工厂组合法兰连接，安装简单 |
现场制作，交叉连接安装焊接麻烦 |
工厂制作，结构较复杂，法兰连接 |

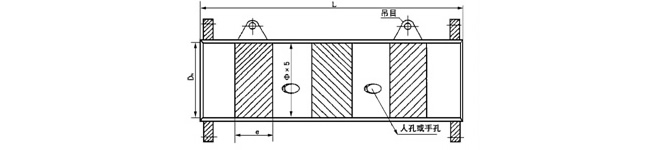

结构尺寸
说明：1、法兰的公称压力选择PN1.0Mpa、当DN≤1600时按JB81、59尺寸。
2、选择时：只要公称直径前面加CJSMV,如DN400,表示方法为CJSMV-400。
|
DN(mm) |
Ф(mm)x(mm)
（筒体） |
单元长e(mm) |
设备总长L(mm) |
建议总流量Qm3/h |
|
400 |
Ф426х8 |
200 |
1500 |
3600 |
|
500 |
Ф529х8 |
250 |
1500 |
7000 |
|
600 |
Ф630х8 |
300 |
2000 |
12000 |
|
700 |
Ф720х8 |
350 |
2000 |
16600 |
|
800 |
Ф820х8 |
400 |
2500 |
21700 |
|
900 |
Ф920х8 |
450 |
2500 |
32000 |
|
1000 |
Ф1020х8 |
500 |
3000 |
40000 |
|
1200 |
Ф1220х8 |
600 |
3500 |
57000 |
|
1400 |
Ф1420х8 |
700 |
4000 |
88600 |
|
1600 |
Ф1620х10 |
800 |
4500 |
115800 |
|
1800 |
Ф1820х10 |
900 |
5000 |
165000 |
|
2000 |
Ф2020х10 |
1000 |
5500 |
226000 |
|
2200 |
Ф2220х10 |
1100 |
6000 |
273700 |
|
2400 |
Ф2424х12 |
1200 |
6500 |
325700 |
|
2600 |
Ф2624х12 |
1300 |
7000 |
382200 |
|
2800 |
Ф2824х12 |
1400 |
7500 |
443300 |
