CJG系列罐用喷射式混合器适用范围广阔，作为一个依据，可以说，只要用离心泵可以传送翻转液体，就可以用这种混合器。主要用于容器、贮存罐和中和池，如油品调合，酸碱中和反应等工艺，实为理想的混合设备。

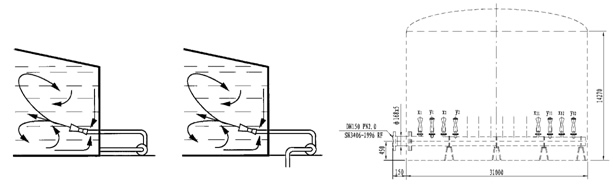

CJG系列罐用喷射式混合器，在大型贮存罐中的作用尤为显著，其安装方位如图所示。

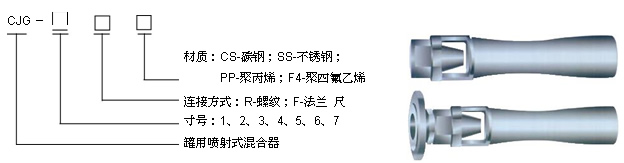

型号标准
产品规格

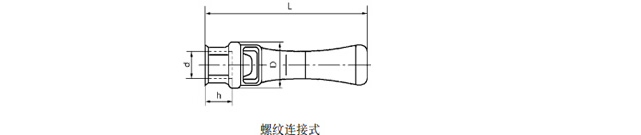

螺纹连接的罐用喷射式混合器
|
项目 |
CJG-1-R |
CJG-2-R |
CJG-3-R |
CJG-4-R |
CJG-5-R |
CJG-6-R |
CJG -7-R |
|
d |
Rc3/4 |
Rcl |
Rc1½ |
Rcl½ |
Rc2 |
Rc3 |
Rc4 |
|
L |
170 |
220 |
265 |
345 |
400 |
520 |
610 |
|
h |
20 |
25 |
24 |
24 |
30 |
33 |
40 |
|
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
注：表中斜线下方尺寸为材质不锈钢或塑料混合器

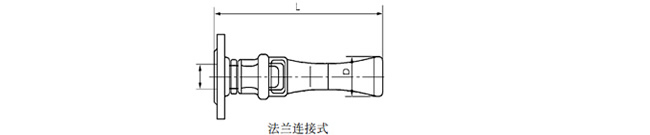

法兰连接的罐用喷射式混合器
|
项目 |
CJG-1-F |
CJG-2-F |
CJG-3-F |
CJG-4-F |
CJG-5-F |
CJG-6-F |
CJG -7-F |
|
d |
20 |
25 |
40 |
40 |
50 |
80 |
100 |
|
L |
205/170 |
255/220 |
300/265 |
380/345 |
440/400 |
570/495 |
660/610 |
|
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
注：1、无特殊要求，法兰标准为HG20593-97 PN1.0; 2、表中斜线下方尺寸为不锈钢或塑料混合器，上方为碳钢混合器。
产品选型

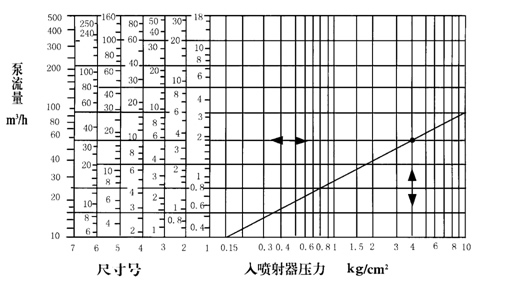

CJG系列罐用喷射式混合器型号和尺寸号的安排十分巧妙，对于一般的工艺要求来说，总能找到理想的混合 器，根据下列功率曲线，您总能得到满意的答案。
示例：己知：罐直径：3600mm 罐高度：8m 翻转泵流量：10m3/h 入混合器压力：4kg/cm2 翻转次数：0.5h/次
求解：罐用喷射式混合器的型号。
解：根据功率曲线图，罐用喷射式混合器型号应选：CJG-4
