应用领域
适用于电力、化工、冶金、建筑、粮食等行业粉粒体的连续均匀配料、输送、卸料。
例：煤粉、水泥、尘灰、谷物、化工原料等的输送。
性能特点
● 在电机的驱动下，经减速机带动主轴上的叶轮旋转，把物料从上部仓通过叶轮槽内旋转的叶轮带动至出料口 均匀地喂送出去。
● 进出料口有圆形法兰和方形法兰两种形式。
● 整机采用直联或链传整体式，精致轻巧，驱动装置无需另设安装基础，减少占用空间，节省费用 。
● 根据被输送物料性质的特性可配防爆电机、调速电机等。
技术特性
|
型号 |
CJXF100 |
CJXF150 |
CJXF200 |
CJXF250 |
|
链轮式 |
直接式 |
链轮式 |
直接式 |
链轮式 |
直接式 |
链轮式 |
直接式 |
|
生产能力m3/h |
0.5 |
1.0 |
0.8 |
1.6 |
2.6 |
5.2 |
6.6 |
13.3 |
|
叶轮转速r/min |
16.3 |
32.3 |
16.3 |
32.3 |
16.4 |
32.5 |
16.4 |
32.5 |
|
叶轮直径mm |
Φ100 |
Φ150 |
Φ200 |
Φ250 |
|
减速机 |
功率 |
0.55-0.75KW |
1.1KW |
|
型号 |
BWY或BLY |
|
型号 |
LCXF300 |
LCXF350 |
LCXF400 |
LCXF500 |
|
链轮式 |
直接式 |
链轮式 |
直接式 |
链轮式 |
直接式 |
链轮式 |
直接式 |
|
生产能力m3/h |
10.5 |
21 |
18.6 |
32.3 |
23.6 |
47.3 |
39.4 |
78.8 |
|
叶轮转速r/min |
16.3 |
32.3 |
16.3 |
32.3 |
16.4 |
32.5 |
16.4 |
32.5 |
|
叶轮直径mm |
Φ300 |
Φ350 |
Φ400 |
Φ500 |
|
减速机 |
功率 |
1.1KW~2.2KW |
2.2KW~4KW |
|
型号 |
BWY或BLY |

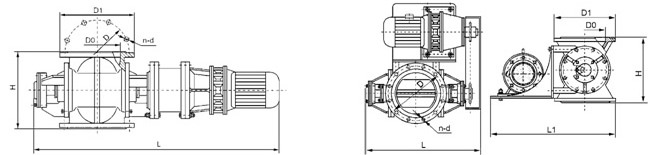

安装尺寸
直连式
|
型号 |
L |
H |
D |
D0 |
D1 |
n x d |
|
CJXF100 |
1019 |
250 |
210 |
110 |
220 |
8 x 18 |
|
CJXF150 |
1049 |
290 |
240 |
160 |
285 |
8 x 22 |
|
CJXF200 |
1151 |
350 |
295 |
220 |
340 |
8 x 22 |
|
CJXF250 |
1201 |
420 |
350 |
270 |
395 |
12 x 22 |
|
CJXF300 |
1270 |
500 |
400 |
320 |
445 |
12 x 22 |
|
CJXF350 |
1330 |
550 |
460 |
375 |
505 |
16 x 22 |
|
CJXF400 |
1442 |
630 |
515 |
425 |
565 |
16 x 26 |
|
CJXF500 |
1542 |
750 |
620 |
530 |
670 |
20 x 26 |
链轮式
型号 |
L |
L1 |
H |
D |
D0 |
D1 |
n x d |
CJXF100 |
500 |
460 |
250 |
210 |
110 |
220 |
8 x 18 |
CJXF150 |
550 |
505 |
290 |
240 |
160 |
285 |
8 x 22 |
CJXF200 |
665 |
705 |
350 |
295 |
220 |
340 |
8 x 22 |
CJXF250 |
745 |
810 |
420 |
350 |
270 |
395 |
12 x 22 |
CJXF300 |
800 |
850 |
500 |
400 |
320 |
445 |
12 x 22 |
CJXF350 |
880 |
885 |
550 |
460 |
375 |
505 |
16 x 22 |
CJXF400 |
920 |
925 |
630 |
515 |
425 |
565 |
16 x 26 |
CJXF500 |
1020 |
1025 |
750 |
620 |
530 |
670 |
20 x 26 |
