应用领域
该机应用于石油、化工、日用化工、纺织、食品等工业部门的分解、溶解、分 散和均质工艺,极好的多功能的特点和纯粹的混合原理大大提高了混合效率,
性能特点
● 该机适用于液-液、液-固的混合。

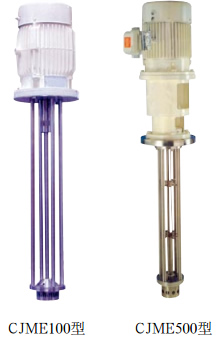

● 该机有两种型式,一种适用于常压操作环境,即CJME-1□□型;另一种适 用于有压力、要求密封的场合,即CJME-5□□型。客户可根据自己的要求来选择。

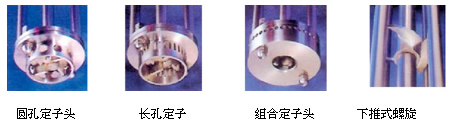

(1)圆孔定子头:适用于一般的混合或大颗粒的粉碎,在这种头上的圆形 开孔提供了所有定子中最好的循环,对较高粘度的流体实现最完善的循环作用。
(2)长孔定子头:长孔为表面剪切提供了****的面积,适用于中等固体颗 粒的迅速粉碎及中等粘度液体的混合,良好的循环和高剪切能力表明这种头可以应用在乳化和均化场合。
(3)组合定子头:带孔的定子组合细网筛提供了****可能的剪切作用,严格的乳化要求或精细粉末的悬浮均可由组合定子头有效地加以完成,适用于低粘度液体的混合,其剪切速率****,最适宜于乳液的制作及小颗粒在液体 中的粉碎、溶解过程。
(4)下推式螺旋桨:特制推力向下的螺旋桨可装配在转子传动轴上,以加剧流体循环或产生旋涡以拌和轻质粒子与物料的掺合,桨叶可根据液面的高
工作原理
在电动机的驱动下,高速旋转的转子将物料从容器底部吸入转子区,承受强烈的混合作用,物料被迫通过精密配合的定子与转子间隙后,从定子孔中甩出。
承受剧烈的机械及液力的剪切作用,将颗粒撕裂和粉碎,与此同时新的物料被吸进转子中心,被推出的物料在容器壁面改变方向,从而完成了一个循环。
技术参数
CJME100系列 |
101 |
105 |
110 |
125 |
130 |
150 |
功率(KW) |
1.1 |
4 |
7.5 |
18.5 |
22 |
37 |
转速(r/min) |
2830 |
2890 |
2900 |
2930 |
1470 |
980 |

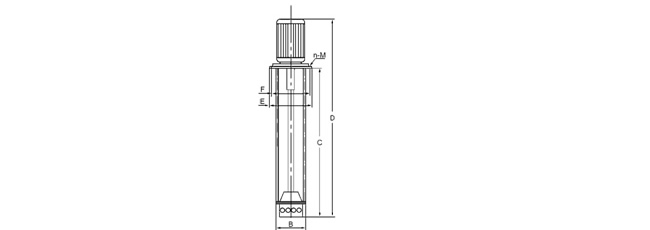

较低位法兰直径B(mm) |
120 |
190 |
200 |
230 |
280 |
405 |
轴套长度C(mm) |
617 |
852 |
1130 |
1276 |
1465 |
1650 |
总高度D(mm) |
880 |
1220 |
1150 |
1850 |
2100 |
2450 |
连接法兰直径E(mm) |
240 |
300 |
360 |
420 |
420 |
630 |
安装尺寸F(mm) |
220 |
275 |
330 |
385 |
385 |
590 |
安装螺栓n-M(mm) |
4-M10 |
4-M12 |
4-M16 |
4-M20 |
8-M20 |
8-M24 |
处理水能力(L) |
15-11 |
55-190 |
95-945 |
155-1875 |
151-3000 |
945-5675 |
CJME500系列 |
501 |
505 |
510 |
525 |
530 |
550 |
功率(KW) |
1.1 |
4 |
7.5 |
18.5 |
22 |
37 |
转速(rpm) |
2830 |
2890 |
2900 |
2930 |
1470 |
980 |
转低位法兰直径B(mm) |
120 |
155 |
172 |
230 |
280 |
405 |
轴套长度C(mm) |
590 |
800 |
1070 |
1392 |
1496 |
1750 |
总高度D(mm) |
1074 |
1420 |
1800 |
2410 |
2578 |
3030 |
连接法兰直径E(mm) |
280 |
280 |
350 |
420 |
420 |
460 |
安装尺寸F(mm) |
250 |
250 |
310 |
380 |
380 |
420 |
安装螺栓n—M(mm) |
6-M16 |
6-M16 |
8-M20 |
8-M20 |
8-M20 |
8-M24 |
处理能力水(L/min) |
15-113 |
55-190 |
95-945 |
151-1875 |
151-3000 |
945-5675 |
