性能特点
视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品、造纸等工业生产装置的管道中，能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
产品型号标注

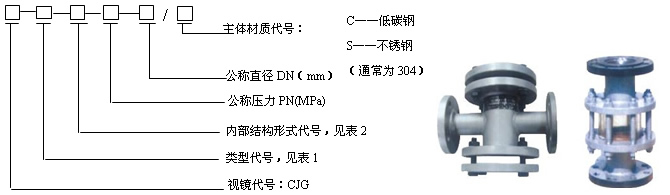

标记示例
选择单压型法兰连接式视镜，内部结构摆板式，法兰公称压力为0.6MPa，公称直径80mm,主体材料为低碳钢。标记：CJG-II-P-0.6-80/C。
表1
|
类型 |
对夹型 |
单压型 |
螺纹型 |
管型 |
浮球型 |
框式对夹型 |
框式单压型 |
压力容器视镜 |
其它 |
|
连接形式 |
法兰 |
法兰 |
螺纹 |
法兰 |
螺纹 |
法兰 |
法兰 |
法兰 |
无颈 |
带颈 |
法兰 |
|
代号 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅴ |
Ⅴa |
Ⅴb |
Ⅵ |
Ⅶ |
Ⅷa |
Ⅷb |
Ⅸa,b |

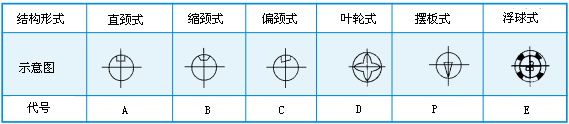

表2
注：本表结构形式主要针对I型、II型和III型。
产品规格及技术参数

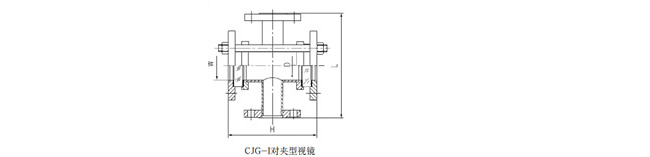

(1) CJG-I对夹型视镜
|
DN |
窗径W |
管内D |
H |
L |
适用工况 |
|
PN≤1.6 |
PN≤2.5 |
|
8 |
58 |
40 |
75 |
140 |
160 |
PN≤2.5MPA
工作压力≤1.0Mpa
工作温度0-180℃ |
|
10 |
58 |
40 |
75 |
140 |
160 |
|
15 |
58 |
40 |
75 |
140 |
160 |
|
20 |
68 |
50 |
85 |
160 |
180 |
|
25 |
68 |
50 |
85 |
160 |
180 |
|
40 |
78 |
60 |
115 |
160 |
200 |

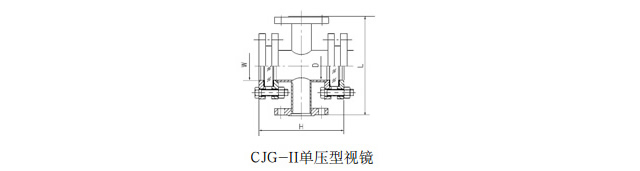

(2) CJG-II单压型视镜
|
DN |
窗径W |
管内径D |
PN0.6 |
PN0.1、PN1.6 |
PN2.5 |
|
H |
L |
H |
L |
H |
L |
|
50 |
80/80 |
65/50 |
200 |
220 |
200 |
220/250 |
210 |
250/270 |
|
65 |
102/100 |
80/102 |
230 |
250 |
230 |
250/270 |
240 |
270/320 |
|
80 |
102/100 |
102/102 |
245 |
270 |
245 |
270/270 |
270 |
320/380 |
|
100 |
125/125 |
125/125 |
330 |
320 |
330 |
320/320 |
360 |
360/420 |
|
125 |
150/150 |
150/150 |
340 |
360 |
360 |
370/400 |
400 |
410/480 |
|
150 |
200/200 |
200/200 |
350 |
420 |
420 |
430/440 |
440 |
480/550 |
注：分母为摆板式单压型视镜。工作压力≤1.0MPa,工作温度0-180℃。

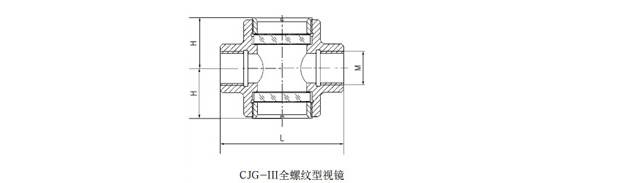

(3) CJG-III全螺纹型视镜
|
DN |
窗径W |
螺纹M |
H |
L |
适用情况 |
|
PN≤1.6 |
PN≤2.5 |
|
6 |
58 |
G1/4 |
75 |
140 |
160 |
PN≤2.5MPa
工作压力≤1.0MPa
工作温度0—180℃ |
|
10 |
58 |
G3/8 |
75 |
140 |
160 |
|
15 |
58 |
G1/2 |
75 |
140 |
160 |
|
20 |
68 |
G3/4 |
85 |
160 |
180 |
|
25 |
68 |
G1’’ |
85 |
160 |
180 |
|
40 |
78 |
G1½’’ |
115 |
180 |
200 |
(4) CJG-IV管型视镜
|
DN |
PN |
H |
H1 |
H2 |
玻璃管 |
|
直径 |
厚度 |
|
20 |
1.0 |
250 |
78 |
94 |
Ф50 |
4 |
|
25 |
1.0 |
250 |
78 |
94 |
Ф50 |
4 |
|
40 |
1.0 |
250 |
78 |
94 |
Ф60 |
5 |
|
50 |
1.0 |
250 |
78 |
94 |
Ф75 |
5 |
|
60 |
1.0 |
250 |
78 |
94 |
Ф90 |
5 |

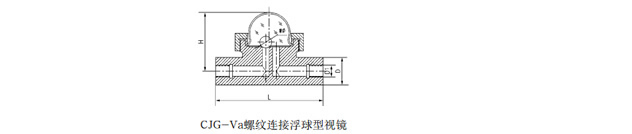

(5) CJG-Va螺纹连接浮球型视镜
|
DN |
d |
D1 |
D |
L |
H |
球ф |
图号 |
|
20 |
16 |
G3/4” |
38 |
120 |
70 |
18 |
HGS0-128-01-1~4 |
|
25 |
16 |
G1” |
40 |
120 |
70 |
18 |
HGS0-128-01-0~4 |
|
32 |
16 |
G1¼” |
50 |
124 |
76 |
18 |
HGS0-128-01-1~4 |
|
40 |
16 |
G1½” |
56 |
124 |
80 |
18 |
HGS0-128-01-1~4 |
|
50 |
16 |
G2” |
66 |
124 |
85 |
18 |
HGS0-128-01-1~4 |
注：PN≤0.6MPa,工作压力≤0.3MPa,工作温度≤180℃。

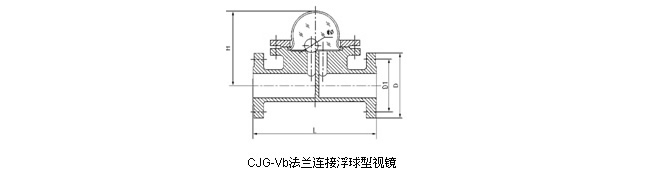

(6) CJG-Vb法兰连接浮球型视镜
|
DN |
d |
D1 |
D |
L |
H |
球Ф |
图号 |
|
65 |
65 |
130 |
160 |
340 |
260 |
40 |
HGS0-128-01-01~4 |
|
80 |
80 |
150 |
185 |
340 |
270 |
40 |
HGS0-128-01-01~4 |
|
100 |
100 |
170 |
205 |
340 |
277 |
40 |
HGS0-128-01-01~4 |
|
125 |
125 |
200 |
235 |
340 |
290 |
40 |
HGS0-128-01-01~4 |
|
150 |
150 |
225 |
260 |
340 |
302 |
40 |
HGS0-128-01-01~4 |
注：PN≤0.6MPa,工作压力≤0.3MPa，工作温度≤180℃。

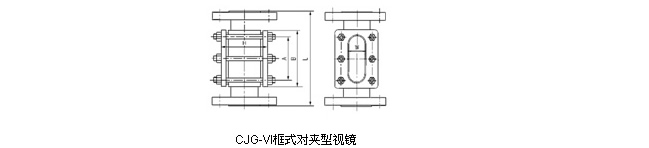

(7) CJG-VI框式对夹型视镜
|
DN |
W |
A |
H |
B |
L |
适用情况 |
|
PN≤1.6 |
PN≤2.5 |
|
15 |
18 |
75 |
85 |
110 |
200 |
200 |
PN≤2.5MPa
工作压力≤1.0MPa
工作温度0-180℃ |
|
20 |
18 |
75 |
85 |
110 |
200 |
200 |
|
25 |
22 |
80 |
95 |
120 |
210 |
210 |
|
40 |
30 |
90 |
125 |
120 |
210 |
230 |

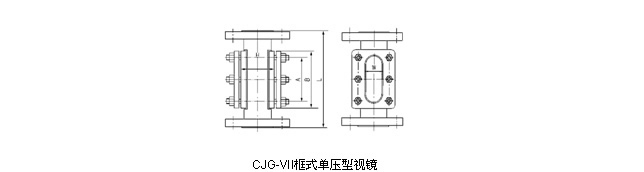

(8) CJG-VII框式单压型视镜
|
DN |
W |
A |
H |
B |
L |
适用情况 |
|
PN≤1.6 |
PN≤2.5 |
|
50 |
30 |
90 |
140 |
120 |
210 |
230 |
PN≤2.5MPa
工作压力≤1.0MPa
工作温度0-180℃ |
|
65 |
30 |
90 |
155 |
120 |
220 |
250 |
|
80 |
35 |
100 |
180 |
120 |
230 |
250 |
|
100 |
35 |
100 |
205 |
120 |
230 |
260 |
|
125 |
40 |
110 |
235 |
130 |
260 |
290 |
|
150 |
40 |
110 |
260 |
130 |
260 |
290 |

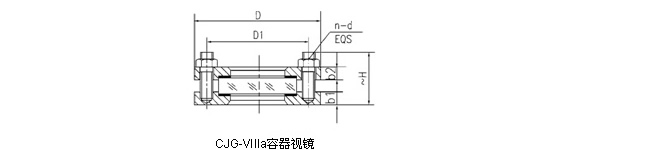

(9) CJG-VIIIa容器视镜
|
DN |
PN |
D |
D1 |
b1 |
b2 |
≈H |
螺柱 |
|
数量n |
直径d |
|
50 |
1.0 |
130 |
100 |
34 |
22 |
79 |
6 |
M12 |
|
1.6 |
130 |
100 |
34 |
24 |
79 |
6 |
M12 |
|
2.5 |
130 |
100 |
34 |
26 |
84 |
6 |
M12 |
|
80 |
1.0 |
160 |
130 |
36 |
24 |
86 |
8 |
M12 |
|
1.6 |
160 |
130 |
36 |
26 |
91 |
8 |
M12 |
|
2.5 |
160 |
130 |
36 |
28 |
96 |
8 |
M12 |
|
100 |
1.0 |
200 |
165 |
40 |
26 |
100 |
8 |
M16 |
|
1.6 |
200 |
165 |
40 |
28 |
105 |
8 |
M16 |
|
125 |
1.0 |
225 |
190 |
40 |
28 |
105 |
8 |
M16 |
|
150 |
1.0 |
250 |
215 |
40 |
30 |
110 |
12 |
M16 |
注：工作温度≤180℃。

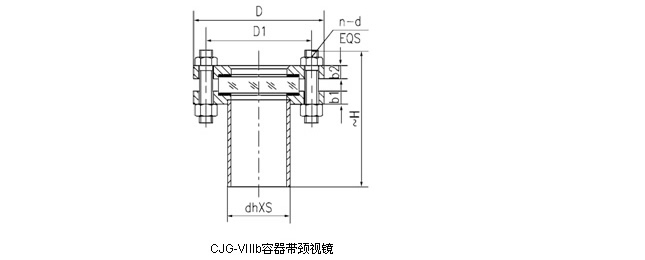

(10) CJG-VIIIb容器带颈视镜
|
DN |
PN |
D |
D1 |
b1 |
b2 |
dh×s |
h |
≈H |
螺柱 |
|
数量n |
直径d |
|
50 |
1.0 |
130 |
100 |
34 |
22 |
57×3.5 |
70 |
79 |
6 |
M12 |
|
1.6 |
130 |
100 |
34 |
24 |
57×3.5 |
70 |
79 |
6 |
M12 |
|
2.5 |
130 |
100 |
34 |
26 |
57×3.5 |
70 |
84 |
6 |
M12 |
|
80 |
1.0 |
160 |
130 |
36 |
24 |
89×4 |
70 |
86 |
8 |
M12 |
|
1.6 |
160 |
130 |
36 |
26 |
89×4 |
70 |
91 |
8 |
M12 |
|
2.5 |
160 |
130 |
36 |
28 |
89×4 |
70 |
96 |
8 |
M12 |
|
100 |
1.0 |
200 |
165 |
40 |
26 |
108×4 |
80 |
100 |
8 |
M16 |
|
1.6 |
200 |
165 |
40 |
28 |
108×4 |
80 |
105 |
8 |
M16 |
|
125 |
1.0 |
225 |
190 |
40 |
28 |
133×4 |
80 |
105 |
8 |
M16 |
|
150 |
1.0 |
250 |
215 |
40 |
30 |
159×4.5 |
80 |
110 |
12 |
M16 |
注：容器视镜参照HGJ501-501-86标准,工作温度≤180℃。

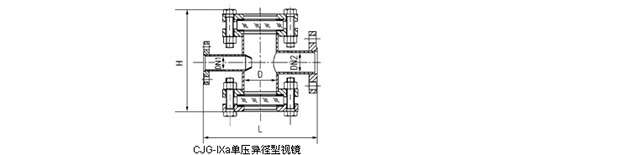

(11) CJG-IXa单压异径型视镜
|
DN1×DN2 |
L |
D |
H |
适用工况 |
|
PN0.25 |
PN0.6 |
|
25×32 |
260 |
95 |
226 |
234 |
工作温度
0～180℃ |
|
40×50 |
320 |
140 |
226 |
278 |
|
50×65 |
320 |
140 |
226 |
278 |
|
65×80 |
360 |
165 |
300 |
308 |
|
80×100 |
360 |
165 |
300 |
308 |

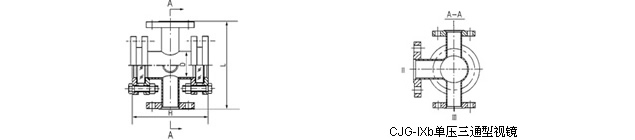

(12) CJG-IXb单压三通型视镜
|
DN |
L |
D |
H |
|
Ⅰ |
Ⅱ |
Ⅲ |
PN0.25 |
PN0.6 |
|
25 |
40 |
40 |
260 |
95 |
226 |
234 |
|
25 |
50 |
50 |
320 |
140 |
266 |
278 |
|
25 |
65 |
65 |
320 |
140 |
266 |
278 |
|
10 |
80 |
80 |
360 |
165 |
300 |
308 |
|
10 |
100 |
80 |
360 |
165 |
300 |
308 |
|
25 |
40 |
50 |
320 |
140 |
266 |
278 |
|
40 |
50 |
65 |
320 |
140 |
266 |
278 |
|
50 |
65 |
80 |
360 |
165 |
300 |
308 |
|
50 |
80 |
100 |
360 |
165 |
300 |
308 |
注：工作温度≤180℃。
