简介
呼吸阀是固定在储罐顶上的通风装置。以保证罐内压的正常状态,防止罐内超压或超真空使储罐遭受损坏,也 可减少罐内液体挥发损耗。
根据国家《石油化工设计防火规范》(GB50160-92)的规定:“甲、乙类液体的固定顶罐,应设阻火器和呼吸阀”,而我国呼吸阀产品类型单一,还满足不了石油化工各部门的需要。为了解决上述问题,我公司研制开发WX型系列新产品。该产品具有类型多,规格齐全、结构紧凑、重量轻、通风量大、泄漏小等优点。产品有单呼阀、单吸阀、呼吸阀,各种结构型式均可与阻火器组合构造,也可配制所需的接管。

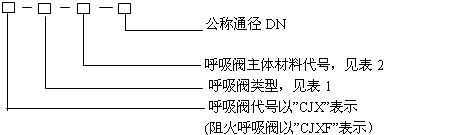

代号说明
1、呼吸阀代号以CJX表示,CJXF为阻火呼吸阀代号。
2、呼吸阀类型代号以吸入和呼出口有否接管来分类,共8种,见表1
代号 |
类型 |
代号 |
类型 |
CJX1 |
呼吸阀 |
CJXF1 |
阻火呼吸阀 |
CJX2 |
带双接管呼吸阀 |
CJXF2 |
带双接管阻火呼吸阀 |

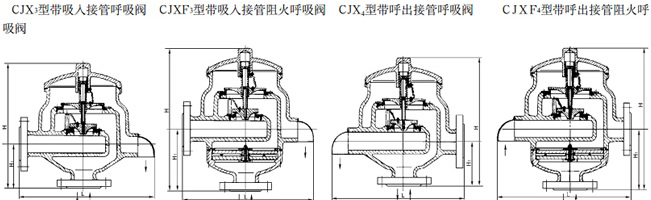

CJX3 |
带吸入接管呼吸阀 |
CJXF3 |
带吸入接管阻火呼吸阀 |
CJX4 |
带呼出接管呼吸阀 |
CJXF4 |
带呼出接管阻火呼吸阀 |

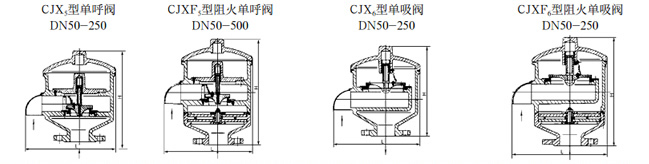

CJX5 |
单呼阀 |
CJXF5 |
阻火单呼阀 |
CJX6 |
单吸阀 |
CJXF6 |
阻火单吸阀 |

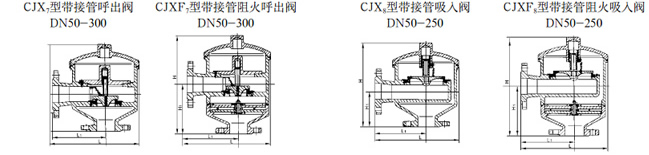

CJX7 |
带接管呼出阀 |
CJXF7 |
带接管阻火呼出阀 |
CJX8 |
带接管吸入阀 |
CJXF8 |
带接管阻火吸入阀 |
3、表示主体材料见表2
代号 |
主体材料 |
阀盘和阀座 |
阀密封件 |
I |
ZG200-400 |
0Cr19Ni9 |
F4 |
II |
ZG0Cr18Ni9 |
和主体材料相同 |
III |
ZG0Cr18Ni9Ti |
IV |
ZG0Cr18Ni12Mo2Ti |
V |
ZA1si7Mg |
标志意义
操作压力和使用环境温度
呼出压力:B、+980Pa C、+1750Pa D、+4KPa E、+18KPa
呼入压力:B、-295Pa C、-295Pa D、-0.5KPa(操作压力指标也可以由用户指定) 使用环境温度:-30℃~60℃
工作介质
汽油、煤油、柴油、芳烃、硫、空气等,或其他石油化工物料,阻火类别的选用“HGJ21-89”进行,选IIA或 IIB级由用户指定。
制造和检验标准
参照“SY7511-87”“GB5908-86”等标准进行制造和验收。 注:法兰连接采用HG20592-97,PN1.0MPa,也可以根据用户需要,按HGJ、JB、ANSI-B16.5、JIS等其它标准进行制造。

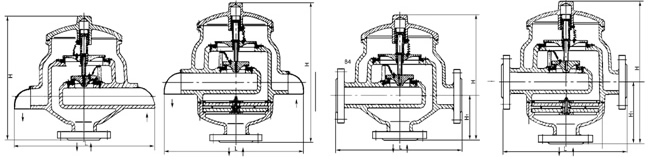

CJX
1型呼吸阀 CJXF
1型阻火呼吸阀 CJX
2型带双接管呼吸阀 CJX2F
2带双接管阻火呼吸阀
DN50-400 DN50-400 DN50-250 DN50-250
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
H |
280 |
430 |
430 |
530 |
630 |
740 |
820 |
940 |
350 |
500 |
600 |
600 |
700 |
820 |
900 |
1020 |
L |
300 |
450 |
450 |
650 |
850 |
1000 |
1100 |
1250 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
280 |
430 |
430 |
530 |
630 |
740 |
350 |
500 |
500 |
600 |
700 |
820 |
H1 |
110 |
180 |
180 |
220 |
260 |
320 |
180 |
250 |
250 |
290 |
330 |
400 |
L |
320 |
450 |
450 |
620 |
800 |
850 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
280 |
430 |
430 |
530 |
630 |
740 |
350 |
500 |
500 |
600 |
700 |
820 |
H1 |
110 |
180 |
180 |
220 |
260 |
320 |
180 |
250 |
250 |
290 |
330 |
400 |
L |
310 |
450 |
450 |
635 |
800 |
950 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
280 |
430 |
430 |
530 |
630 |
740 |
350 |
500 |
500 |
600 |
700 |
820 |
H1 |
110 |
180 |
180 |
220 |
260 |
320 |
180 |
250 |
250 |
290 |
330 |
400 |
L |
310 |
450 |
450 |
635 |
800 |
950 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
H |
250 |
400 |
400 |
470 |
550 |
620 |
|
|
|
320 |
470 |
470 |
540 |
620 |
700 |
780 |
900 |
1100 |
L |
290 |
420 |
420 |
535 |
700 |
835 |
950 |
1100 |
1200 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
250 |
400 |
400 |
470 |
550 |
620 |
320 |
470 |
470 |
540 |
620 |
700 |
L |
290 |
420 |
420 |
535 |
700 |
835 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
H |
250 |
400 |
400 |
470 |
550 |
620 |
700 |
320 |
470 |
470 |
540 |
625 |
700 |
780 |
H1 |
110 |
160 |
160 |
200 |
250 |
290 |
320 |
180 |
270 |
270 |
270 |
320 |
370 |
400 |
L |
300 |
420 |
420 |
520 |
650 |
760 |
880 |
L1 |
165 |
250 |
250 |
320 |
400 |
480 |
550 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H |
250 |
400 |
400 |
470 |
550 |
620 |
320 |
470 |
470 |
540 |
625 |
700 |
H1 |
110 |
160 |
160 |
200 |
250 |
290 |
180 |
230 |
270 |
270 |
320 |
370 |
L |
300 |
420 |
420 |
520 |
650 |
760 |
L1 |
165 |
250 |
250 |
320 |
400 |
480 |

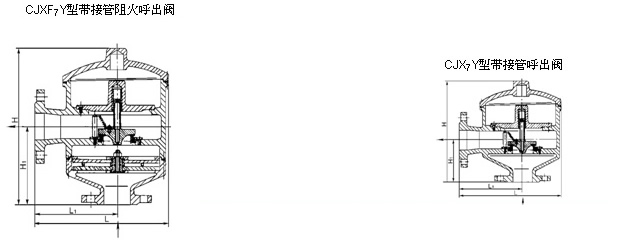

异径呼吸阀
产品型号 |
进入口径×呼出口径 |
H |
H1 |
L |
L2 |
CJX7Y |
DN250×DN300 |
700 |
380 |
760 |
480 |
CJX7Y |
DN80×DN100 |
470 |
270 |
420 |
250 |
CJX7Y |
DN100×DN150 |
480 |
280 |
420 |
250 |
备注 |
“Y”表示时进出口不一致,即异径。 |
